Nicht Kontakt-Faden-Durchmesser-Maß-Werkzeuge für Durchmesser-Messausrüstung

Großes Bild : Nicht Kontakt-Faden-Durchmesser-Maß-Werkzeuge für Durchmesser-Messausrüstung

Produktdetails:

Herkunftsort:	China Zhengzhou
Markenname:	Mercury-tech
Zertifizierung:	ISO9001
Modellnummer:	CDM03

Zahlung und Versand AGB:

Min Bestellmenge:	1 Stück
Preis:	negotiable
Verpackung Informationen:	Karton oder Holzkiste
Lieferzeit:	In drei Tage, nachdem Ihre Zahlung erhalten worden ist
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	500 Set / Sets pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Genauigkeit:	0.001 mm	Entschließung:	0.001 mm
Typ:	Messwerkzeug	Gebrauch:	Selbstprüfmaschine
Modellnummer:	CDM03	Farbe:	Blau
Hervorheben:	Laser-Durchmessermaß , Drahtmessgerätdurchmesser , Fadendurchmesser-Maßwerkzeuge

Nichtkontaktspeichermittel für die Durchmessermessung.

Das Filamentdurchmessermessgerät ist das hochgenaue Messgerät, das den CCD-Scan verwendet, um die kontaktlose Online-Erhebung durchzuführen.etc. mit der Messung und Steuerung. kann gleichzeitig den Durchmesser, die Rundheit der Seide und der Faser zeigen.

1. Technische Parameter

Modell	Messbereich	Unterscheidung	Genauigkeit
LDM-25	0.2-20 mm	0.001	Der Wert der in Absatz 1 Buchstabe a genannten Anmerkung ist zu messen.
CDM-03	0.01-2 mm	0.001	Der Wert der in Absatz 1 Buchstabe a genannten Anmerkung ist zu messen.

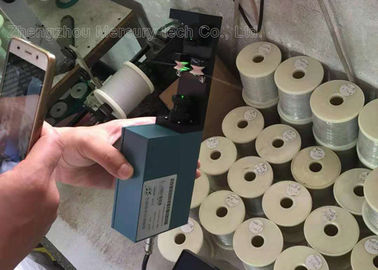

Nicht Kontakt-Faden-Durchmesser-Maß-Werkzeuge für Durchmesser-Messausrüstung 0

Abbildung 1. Durchmessermessung CDM03

3Die Leistungsindikatoren:
Messung: Laserscannen
Laser: Sichtbarer roter Halbleiterlaser
Laserausgangsleistung: < 2 mW
Betriebsspannung: ~ 220V ± 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 °C
Luftfeuchtigkeit: < 85% RH
Arbeitsmodus: kontinuierlich
Energieverbrauch: < 30 W
Abmessungen:
Messkopf: 372 × 360 × 60 mm

4. Das Gerät mit folgenden Eigenschaften
1. kann PLC, Industriecomputer angeschlossen werden.
2. RROFIBUS-DP kann zugewiesen werden und MODBUS-Wandler und PLC, IPC Connect.
3. Kann mit Fernbedienung DDC-5 auf dem Extruder und automatischer Rückkopplungskontrolle ausgestattet werden, um die Toleranz zu steuern, die Produktqualität zu verbessern und den Verbrauch zu reduzieren.

Kompakte Laser-Durchmessermessvorrichtung für Filament

Eine kurze Einführung
LDM1025 Einfachachs-kompakter Laserdurchmesser ist die hochgenaue Einrichtung, die den Laserscan verwendet, um die On-Line-Messung berührungslos durchzuführen.Es wird hauptsächlich zur Messung des Außendurchmessers und zur Einstellung der Extruderschraube oder der Zuggeschwindigkeit verwendet, um den Außendurchmesser zu steuern.

LDM2025 Dual-Axis Compact Laser-Diameter-Gerät ist die hochgenaue Installation, die den Laser-Scan verwendet, um die berührungslose On-Line-Messung durchzuführen.Es (d. h. X-Achse und Y-Achse) gleichzeitig den Durchmesser in zwei Richtungen messenEs überwindet die Mängel der bidirektionalen Messung. Die Anzeigeeinheit kann gleichzeitig den Durchmesser und die Rundheit von Draht und Rohr anzeigen.

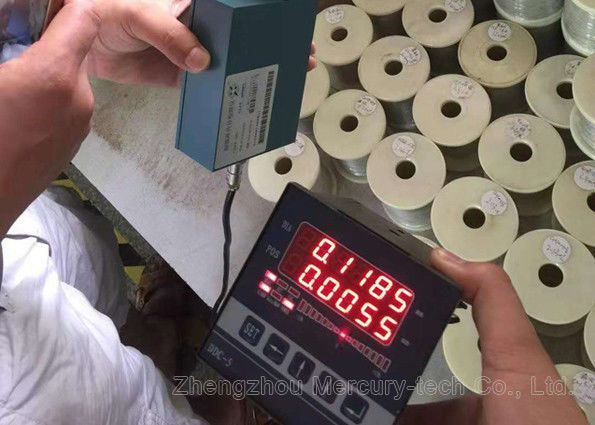

Nicht Kontakt-Faden-Durchmesser-Maß-Werkzeuge für Durchmesser-Messausrüstung 1

Abbildung 2. Durchmessermessgerät LDM1025 und LDM2025

Technische Parameter:

LDM1025 Einsachsige kompakte Laserdurchmessung

Typ	Kompakter Laser-Durchmessermessgerät
Messkopf	LDM1025
Steuerung	DDC-7202
Größe des Tores	25 mm
Messbereich	0.1 mm - 20 mm
Min Messgröße	0.1 mm
Lasertyp	Sichtbar rot Halbleiterlaser 660 mm
Genauigkeit	± 0,0005 mm
Wiederholbarkeit	0.00015 mm
Datenerfassungsgeschwindigkeit	1400 Mal/Sekunde
Maximale Scangeschwindigkeit	82 m/s
Temperatur	-10 - 50°C
Luftfeuchtigkeit	35% bis 85%
Nettogewicht	10,4 kg
Abmessung	263.5 × 80 × 45 mm
Anzeigetypen	4.3-Zoll-Touchscreen
Einheiten der Messung	mm oder Zoll
Einstellbare Auflösung	00,0001 mm - 0,1 mm 0.00001 Zoll - 0,01 Zoll
Alarm Relais Ausgang	2 NO- oder NC-Terminal
Analog-Ausgabe	+TOL-,Tol-Ausgabe PIC-Ausgabe Steuerungsspannung: 16 Bit ± 10 V Gleichstrom Strom: 0 - 10 mA (für die Drehzahlregelung)
Kommunikationsausgabe	RS485
Ausgangsport	2 Wege OC-Ausgabe
Steuerungsgröße	190 × 86 × 270 mm
Größe der Anlage	164 × 82 mm
Größe der Panelinstallation	180 × 66 mm
Eigenschaften	1. Verbinden Sie bis zu vier Sätze eines Einsachsenlaserdurchmessermessers oder eines 2-Achsenlaserdurchmessermessers oder zwei Laser-CCD-Messgeräte. 2- Anzeigefunktionen: Mehrsachsmessungen. +Toll, -Tollwert usw.

Nicht Kontakt-Faden-Durchmesser-Maß-Werkzeuge für Durchmesser-Messausrüstung 2

Abbildung 3. Durchmessermessgerät LDM1025

Nicht Kontakt-Faden-Durchmesser-Maß-Werkzeuge für Durchmesser-Messausrüstung 3

Abbildung 4. Durchmessermessgerät LDM2025

LDM2025 Kompakter Laserdurchmessgerät mit zwei Achsen

Typ	Kompakter Laser-Durchmessermessgerät
Messkopf	LDM2025
Steuerung	DDC-7202
Größe des Tores	25 mm
Messbereich	0.1 mm - 20 mm
Min Messgröße	0.1 mm
Lasertyp	Sichtbar rot Halbleiterlaser 660 mm
Genauigkeit	± 0,0005 mm
Wiederholbarkeit	0.00015 mm
Datenerfassungsgeschwindigkeit	800 Mal/Sekunde
Maximale Scangeschwindigkeit	82 m/s
Temperatur	-10 - 50°C
Luftfeuchtigkeit	35% bis 85%
Nettogewicht	30,0 kg
Abmessung	187 × 240 × 50 mm
Anzeigetypen	4.3-Zoll-Touchscreen
Einheiten der Messung	mm oder Zoll
Einstellbare Auflösung	00,0001 mm - 0,1 mm 0.00001 Zoll - 0,01 Zoll
Alarm Relais Ausgang	2 NO- oder NC-Terminal
Analog-Ausgabe	+TOL-,Tol-Ausgabe PIC-Ausgabe Steuerungsspannung: 16 Bit ± 10 V Gleichstrom Strom: 0 - 10 mA (für die Drehzahlregelung)
Kommunikationsausgabe	RS485
Ausgangsport	2 Wege OC-Ausgabe
Steuerungsgröße	190 × 86 × 270 mm
Größe der Anlage	164 × 82 mm
Größe der Panelinstallation	180 × 66 mm
Eigenschaften	1. Verbinden Sie bis zu vier Sätze eines Einsachsenlaserdurchmessermessers oder eines 2-Achsenlaserdurchmessermessers oder zwei Laser-CCD-Messgeräte. 2- Anzeigefunktionen: Mehrsachsmessungen. +Toll, -Tollwert usw.
