Produktdetails:
Zahlung und Versand AGB:
|
| Messgenauigkeit: | ± 1 μm | Betriebsspannung: | | 220V ±15% 50 - 60Hz oder pro Antrag |
|---|---|---|---|
| Modellnummer: | CDM03 | Gebrauch: | Selbstprüfmaschine |
| Typ: | Messwerkzeug | Farbe: | Blau |
| Hervorheben: | Laser-Durchmessermaß,Laser-Messgerätmaß,Fadendurchmesser-Maßmaschinerie |
||

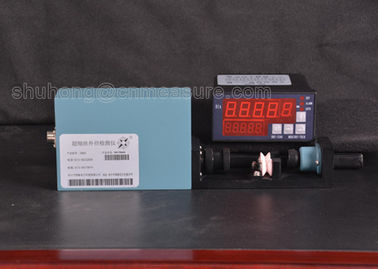

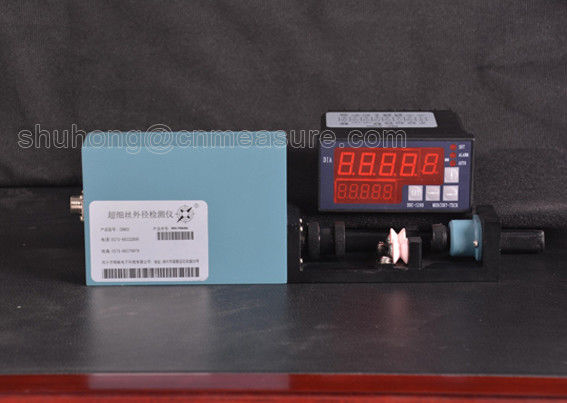

Messung des FlächendurchmessersMaschine zur Messung des Durchmessers von Fasergeweben, Modell CDM03
Die Filamentdurchmesser ist eine hochgenaue Erhebungsvorrichtung, die mit Hilfe des Laserscans eine berührungslose Messung vornimmt.
Hauptsächlich in einer Vielzahl von Drähten, Kabeln, Rohrproduktionslinien verwendet, um den Außendurchmesser zu messen und die Schraubgeschwindigkeit des Extruders oder die Zuggeschwindigkeit anzupassen, um den Zweck von OD zu steuern.Kann auch auf den Außendurchmesser des Werkstücks und Größenmessungen angewendet werden.
1. Technische Parameter
| Modell | Messbereich | Unterscheidung | Genauigkeit |
| LDM-25 | 0.2-20 mm | 0.001 | Der Wert der in Absatz 1 Buchstabe a genannten Anmerkung ist zu messen. |
| CDM-03 | 0.01-2 mm | 0.001 | Der Wert der in Absatz 1 Buchstabe a genannten Anmerkung ist zu messen. |
2. Die Leistungsindikatoren
Messung: Laserscannen
Laser: Sichtbarer roter Halbleiterlaser
Laserausgangsleistung: < 2 mW
Betriebsspannung: ~ 220V ± 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 °C
Luftfeuchtigkeit: < 85% RH
Arbeitsmodus: kontinuierlich
Stromverbrauch: < 30WAußendimensionen:
Abmessungen:
CDM03 Messkopf: 372 mm × 360 mm × 60 mm
LDM-25 Messkopf: 461 mm × 80 mm × 200 mm
3. Das Gerät mit folgenden Eigenschaften
i. kann PLC, Industriecomputer angeschlossen werden.
ii. RROFIBUS-DP und MODBUS-Wandler sowie PLC, IPC Connect können zugewiesen werden.
iii. Kann mit Fernbedienung DDC-3, DDC-5 am Extruder und automatischer
Rückkopplungskontrolle zur Kontrolle der Toleranz, Verbesserung der Produktqualität,
Verbrauch.
4. Anzeigesteuerung (Modell:DDC-5)
i. Für die Fernanzeige und Fernsteuerung verwendet.
ii. Anwendbar für Gleichstrommotoren, VVVF-Motoren.
iii.Der Steuergerät kann die Geschwindigkeit des Extruders oder des Traktors entsprechend der Durchmesserentfaltung steuern.
Signalentfernung: mehr als 500 m
Ausgangsspannung: ±10V
Mit RS485 kann es mit PLC Industrie Steuerung Computer verbinden
Der PROFIBUS-DP oder der MODBUS
90 mm × 90 mm (Modell:DDC-5)
