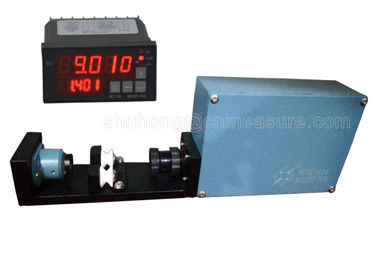

Durchmesser-Messgerät Laser-CDM03 von 0.01mm bis 2mm Strecken-elektronische Energie

CDM03 Laser-Durchmesser-Messgerät zur Messung des Filamentdurchmessers von 0,01 mm bis 2 mm.

Das Filamentdurchmesser-Messgerät ist das hochpräzise Messgerät, das den Laser-Scan zur berührungslosen Online-Messung verwendet. Hauptsächlich verwendet in einer Vielzahl von Drähten, Kabeln, Rohrproduktionslinien, zur Messung des Außendurchmessers und zur Anpassung der Extruderschneckengeschwindigkeit oder der Zuggeschwindigkeit, um den OD-Zweck zu steuern. Kann auch auf den Außendurchmesser von Werkstücken und Größenmessungen angewendet werden.

1. Technische Parameter

2. Die Leistungsindikatoren
Messung: Laser-Scanning
Laser: Sichtbarer roter Halbleiterlaser
Laser-Ausgangsleistung: <2mW
Betriebsspannung: ~ 220V ± 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 °C
Feuchtigkeit: <85% RH
Arbeitsmodus: kontinuierlich
Stromverbrauch: <30W
Außenabmessungen:
Abmessungen:

CDM03 Messkopf: 372 mm×360 mm×60 mm

LDM-25 Messkopf: 461 mm×80 mm×200 mm

3. Das Gerät mit den folgenden Eigenschaften
i. Kann an SPS, Industriecomputer angeschlossen werden.
ii. RROFIBUS-DP kann zugeordnet werden und MODBUS-Konverter und SPS, IPC verbinden.
iii. Kann mit Fernbedienung DDC-5 ausgestattet werden, am Extruder und automatisch
Rückkopplungsregelung zur Steuerung der Toleranz, Verbesserung der Produktqualität, Reduzierung
Verbrauch.

4. Anzeigesteuerung (Modell: DDC-5)
i. Es wird zur Fernanzeige und -steuerung verwendet.
ii. Anwendbar für Gleichstrommotoren, VVVF-Motor.
iii. Die Steuerung kann die Geschwindigkeit des Extruders oder des Traktors entsprechend der Durchmessertoleranz steuern.
Signalentfernung: Mehr als 500 m
Ausgangsspannung: ±10V
Mit RS485 kann es an eine SPS-Industriesteuerung angeschlossen werden
Der PROFIBUS-DP oder MODBUS
90 mm×90 mm (Modell: DDC-5)
