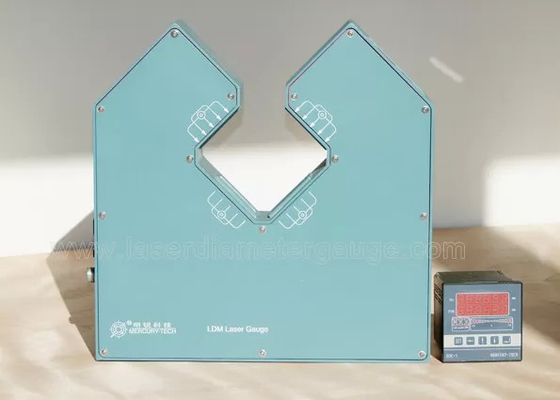

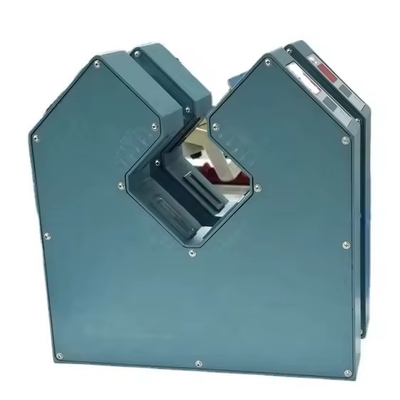

Doppelachsige Laserdurchmessung LDM-50XY LDM60XY

Durchmessermessung in doppelter Richtungist die hochgenaue Erhebungsvorrichtung, die mit Hilfe des Laserscans die berührungslose On-Line-Erhebung durchführt. Sie (d. h. X- und Y-Achse) misst den Durchmesser gleichzeitig in zwei Richtungen.

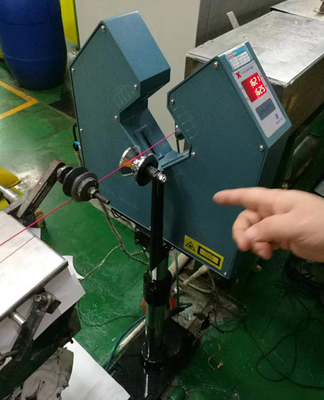

Anwendbar auf Metalldrähte, Glas, Rohre, Draht und Kabel usw. Der Durchmesser der Mess- und Steuerung.Bei Bidirektionsmessungen zeigt der Durchschnitt, der gleichzeitig Draht, Rohrdurchmesser und Rundheit anzeigen kann.



2. Technische Parameter

Modellmessbereich Differenzierungsgenauigkeit

LDM-50XY 0,2-50 mm 0.001Die Messung ist in der Tabelle 1 zu überprüfen.

3Die Leistungsindikatoren:
Messung: Laserscannen
Laser: Sichtbarer roter Halbleiterlaser
Laserausgangsleistung: < 2 mW
Betriebsspannung: ~ 220V ± 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 °C
Luftfeuchtigkeit: < 85% RH
Arbeitsmodus: kontinuierlich
Energieverbrauch: < 30 W

Abmessungen:

Messkopf: 372 × 360 × 60 mm

4. Das Gerät mit folgenden Eigenschaften

1. kann PLC, Industriecomputer angeschlossen werden.

2. RROFIBUS-DP kann zugewiesen werden und MODBUS-Wandler und PLC, IPC Connect.

3. Kann mit Fernbedienung DDC-3, DDC-5 auf dem Extruder und automatischer Rückkopplungssteuerung ausgestattet werden, um die Toleranz zu steuern, die Produktqualität zu verbessern und den Verbrauch zu reduzieren.
