| Hervorheben: | Kabel-Laser-Durchmessgerät,Wire Laser Durchmessgerät,Laserdurchmessgerät für Rohre |
||
|---|---|---|---|
Draht, Kabel, Rohr, Laser Durchmessermessgerätist die hochgenaue ErhebungsrateDas Laser-Scan wird zur berührungslosen Messung verwendet.

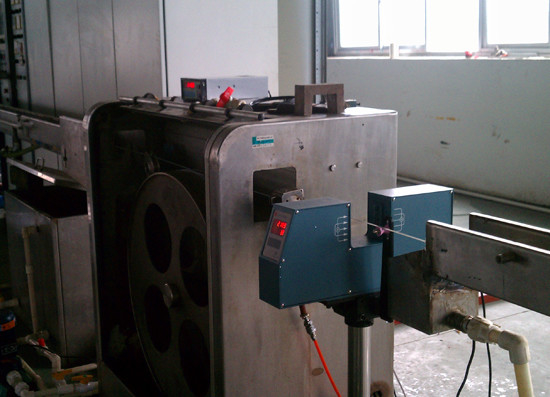

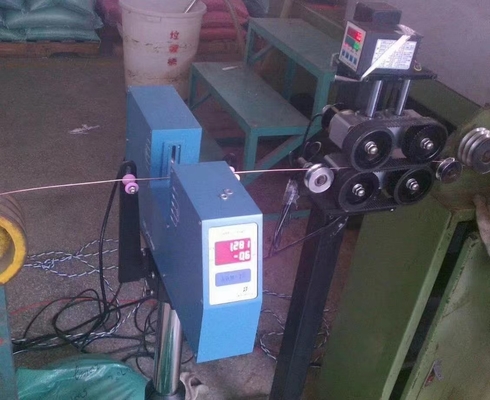

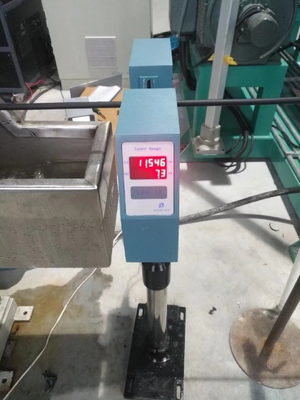

Hauptsächlich in einer Vielzahl von Drähten, Kabeln, Rohrproduktionslinien, der Messung vonder Außendurchmesser und die Schraubgeschwindigkeit des Extruders oder die Zuggeschwindigkeit einstellen, um dieZweck der OD. Kann auch auf den Außendurchmesser des Werkstücks und die Größe angewendet werdenMessungen.
1. Technische Parameter

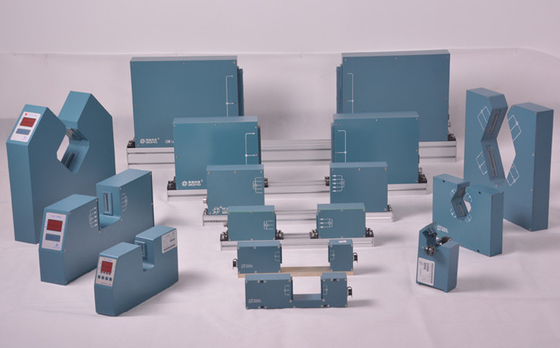

| Modell | LDM-25 | LDM-50 | LDM-100B | LDM-150 | ||
| Messbereich | 0.2-20 mm | 0.2 bis 45 mm | 0.2-95 mm | 0.2-145 mm | ||
| Min Größe | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | ||
| Maximale Größe | 20 mm | 45 mm | 95 mm | 145 mm | ||
| Genauigkeit* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Wiederholbarkeit** | 0.5μm | 0.5μm | 0.5μm | 1μm | ||
| Entschließung | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | ||
| Abmessung | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92 x 29 x 9,5 cm | ||
| Einheiten der Messung | mm | mm | mm | mm | ||
| Macht | ~ 220 V±15%, 50-60 Hz | |||||
| Temperatur | - 10~40°C | |||||
| Luftfeuchtigkeit | <85 GHT | |||||
|
Abmessungskopf Serielle E/A |
Standards:RS485-Optionen:RS232 / USB | |||||
| Kommunikationsprotokoll | Modbus/Profibus | |||||
| Voreinstellungen | Durchmesser, +Toll-, Toll-, Alarmanlage | |||||
| Transparente Messung | Option | Option | Option | Option | ||
| Steuerausgang | ||||||
| Serielle E/A | RS485 | |||||
| Analoga Ausgabe | 16 Bit±10V Gleichspannungsausgang | |||||
| Relais-Ausgang | 2 Volt frei (Status, höhere Toleranz, niedrigere Toleranz) | |||||
2. Die Leistungsindikatoren
Messung: Laserscannen
Laser: Sichtbarer roter Halbleiterlaser
Laserausgangsleistung: < 2 mW
Betriebsspannung: ~ 220 V ± 15% 50 - 60 Hz
Betriebstemperatur: -10 ~ 40 °C
Luftfeuchtigkeit: < 85% RH
Arbeitsmodus: kontinuierlich
Stromverbrauch: < 30WAußendimensionen:
Abmessungen: LDM-25/LDM-50 Messkopf: 461 mm × 80 mm × 200 mm
3. Das Gerät mit folgenden Eigenschaften
i. kann PLC, Industriecomputer angeschlossen werden.
ii. RROFIBUS-DP und MODBUS-Wandler sowie PLC, IPC Connect können zugewiesen werden.
iii. kann mit Fernbedienung DDC-3, DDC-5 am Extruder und automatischen
Rückkopplungskontrolle zur Kontrolle der Toleranz, Verbesserung der Produktqualität,
Verbrauch.

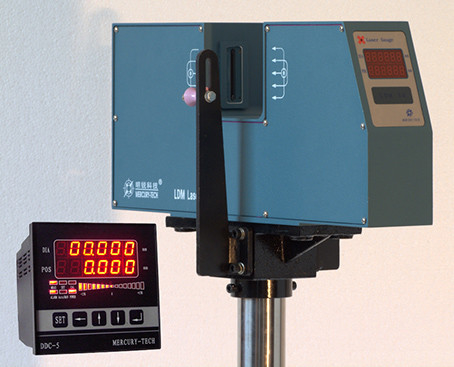

4. Anzeigesteuerung (Modell:DDC-7202, DDC-5)
i. Für die Fernanzeige und Fernsteuerung verwendet.
ii. Anwendbar für Gleichstrommotoren, VVVF-Motoren.
iii.Der Steuergerät kann die Geschwindigkeit des Extruders oder des Traktors entsprechend derDurchmesser Toleranz.
Signalentfernung: mehr als 500 m
Ausgangsspannung: ±10V
Mit RS485 kann es mit PLC Industrie Steuerung Computer verbinden
Der PROFIBUS-DP oder der MODBUS
Kann ausgewählt werden.
Außendimensionen: 164 mm × 85 mm × 280 mm (Modell:DDC-3)
100 mm × 100 mm × 120 mm (Modell:DDC-5)
Einbaugröße: 152 mm × 76 mm (Modell:DDC-3)
90 mm × 90 mm (Modell:DDC-5)
