Produktdetails:
Zahlung und Versand AGB:
|
| Hervorheben: | Kabellaserdurchmesser,LDM-25XY Laserdurchmesser |
||
|---|---|---|---|

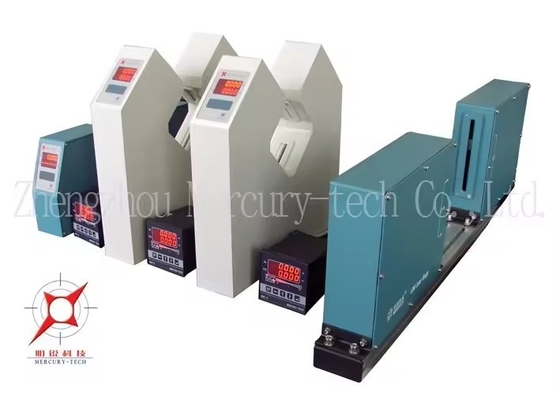

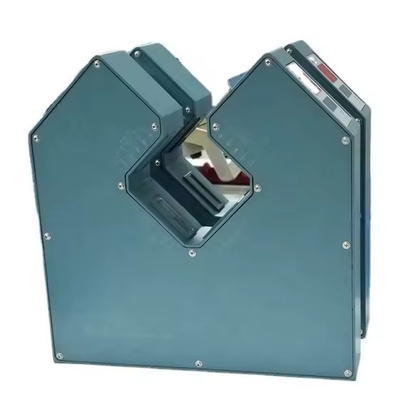

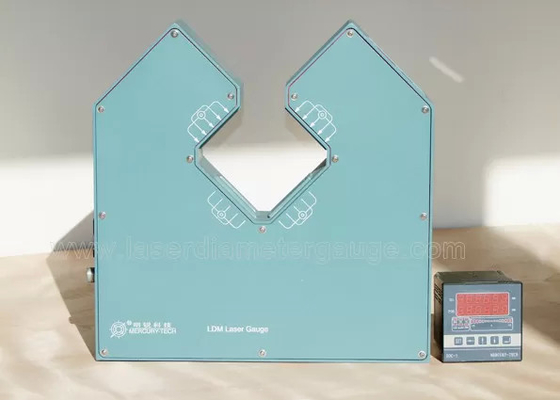

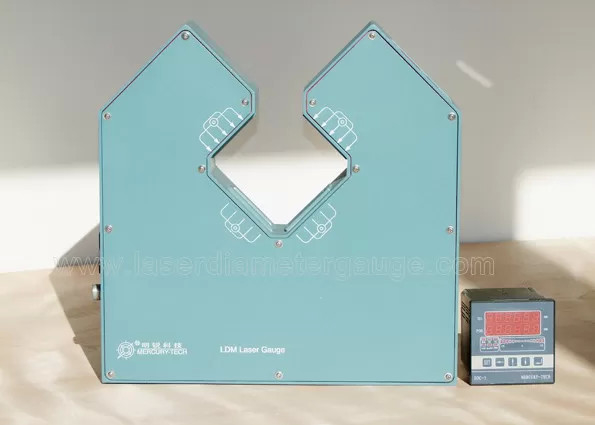

Laserdurchmessgerät für Kabelist die hochgenaue Online-Messung, bei der der Laser-Scan zur berührungslosen Online-Erhebung verwendet wird. Sie (Nämlich X-Achse und Y-Achse) misst den Durchmesser gleichzeitig in zwei Richtungen.

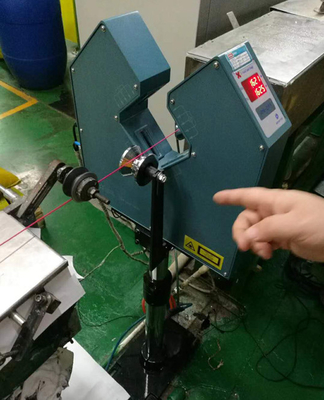

Anwendbar auf Metalldrähte, Glas, Rohre, Draht und Kabel usw. Der Durchmesser der Mess- und Steuerung.
2. Technische Parameter
Modellmessbereich Differenzierungsgenauigkeit
LDM-25XY 0.2-20mm 0.001Der Wert der in Absatz 1 Buchstabe a genannten Anzeichen ist zu messen.

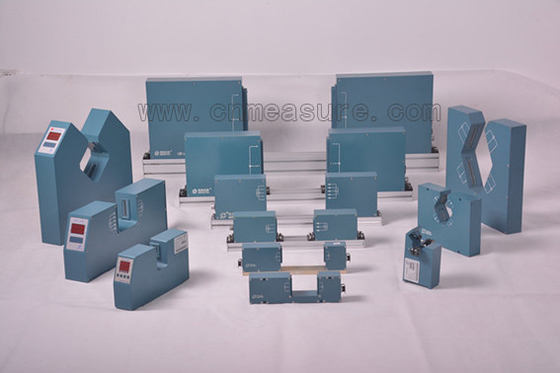

| Modell | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Messbereich | 0.2-20 mm | 0.2 bis 45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min Größe | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maximale Größe | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Genauigkeit | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Entschließung | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Abmessung | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92 x 29 x 9,5 cm | 121 x 36 x 8,5 cm | 45x50x8,5cmx2) | |||||
| Einheiten der Messung | mm | mm | mm | mm | mm | mm | |||||
| Macht | ~ 220 V±15%, 50-60 Hz | ||||||||||
| Temperatur | - 10~40°C | ||||||||||
| Luftfeuchtigkeit | < 85 °C | ||||||||||
|
Abmessungskopf Serielle E/A |
Standard:RS485-Optionen:RS232 / USB / Profibus | ||||||||||
| Voreinstellungen | Durchmesser, +Toll-, Toll-, Alarmanlage | ||||||||||
| Transparente Messung | Option | Option | Option | Option | Option | Option | |||||
| Steuerausgang | |||||||||||
| Serielle E/A | RS485 | ||||||||||
| Analoga Ausgabe | 16 Bit±10V Gleichspannungsausgang | ||||||||||
| Relais-Ausgang | 2 Volt frei (Status, höhere Toleranz, niedrigere Toleranz) | ||||||||||
Hauptmerkmale
1.Berührungslose Laserdurchmessung, hohe Geschwindigkeit, hohe Genauigkeit und gute Wiederholgenauigkeit.
2.Echtzeit-Außendurchmesser und Rundheitsanzeige, Verbesserung der Qualitätskontrolle und Produktionseffizienz, Verringerung der Materialverschwendung.
3.Verschiedene digitale und analoge Steuerungssignalfunktionen, um eine vollautomatisierte Produktion zu erreichen.
4.Verschiedene voreingestellte Funktionen, Nennwert, obere und untere Toleranz, Alarmsteuerung, einfach zu bedienen.
3Die Leistungsindikatoren:
Messung: Laserscannen
Laser: Sichtbarer roter Halbleiterlaser
Laserausgangsleistung: < 2 mW
Betriebsspannung: ~ 220V ± 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 °C
Luftfeuchtigkeit: < 85% RH
Arbeitsmodus: kontinuierlich
Energieverbrauch: < 30 W
Abmessungen:
Messkopf: 372 × 360 × 60 mm
4. Das Gerät mit folgenden Eigenschaften für den Laserdurchmesser
1. kann PLC, Industriecomputer angeschlossen werden.
2. RROFIBUS-DP kann zugewiesen werden und MODBUS-Wandler und PLC, IPC Connect.
3. Kann mit Fernbedienung DDC-3, DDC-5 auf dem Extruder und automatischer Rückkopplungssteuerung ausgestattet werden, um die Toleranz zu steuern, die Produktqualität zu verbessern und den Verbrauch zu reduzieren.
