| Betriebsspannung: | | 220V ±15% 50 - 60Hz gemäß des Antrags | Typ: | Messwerkzeug |
|---|---|---|---|
| Material: | Metall | Vorlaufzeit: | In drei Tagen nach der Zahlung. |
| Entschließung: | 0.001 mm | Messgenauigkeit: | ± 0,001 mm |
| Hervorheben: | Schlauchmessgerätstärke,Innendurchmessermessgerät,Rohrlaser-Durchmessermesseinheit |
||
Einheit für die Messung des Durchmessers von Kabeldrahtrohrlasern mit Durchmesserregelgerät.
Spezifikationen
1) Einheit zur Messung des Laserdurchmessers eines Kabeldrahtrohrs
Genauigkeit: 0.001
3) Messung und Kontrolle
4) Modell LDM-25. Durchmessermessbereich liegt zwischen 0,1 mm und 20 mm
Modell LDM-50. Durchmessermessbereich beträgt 0,2-45 mm

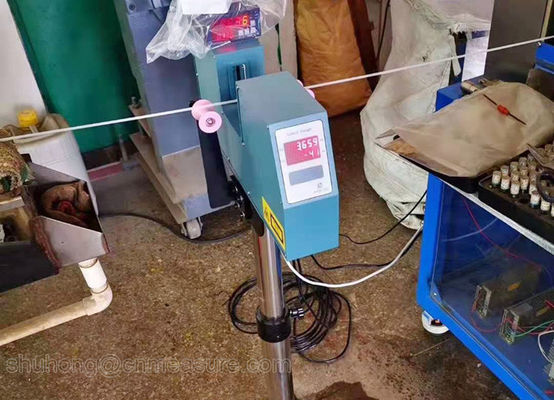

Die Laser-Messungseinheit für den Durchmesser von Kabeldrahtrohren ist ein hochgenaues Gerät, das mit Hilfe des Laserscans die berührungslose Online-Messung durchführt.Es wird hauptsächlich zur Messung des Außendurchmessers und zur Einstellung der Extruderschraube oder der Zuggeschwindigkeit verwendet, zur Steuerung des Außendurchmessers. Es ist zur Messung und Steuerung des Durchmessers von Metalldraht, Glas, Rohr, Draht und Kabel usw. anwendbar.
Es kann auch auf den Außendurchmesser des Werkstücks und die Größenmessungen angewendet werden.
1. Technische Parameter

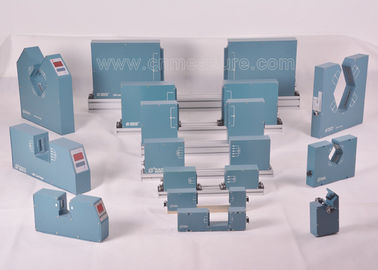

| Modell | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Messbereich | 0.2-20 mm | 0.2 bis 45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min Größe | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maximale Größe | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Genauigkeit | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Entschließung | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Abmessung | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92 x 29 x 9,5 cm | 121 x 36 x 8,5 cm | 45 x 50 x 8,5 cm(x2) | |||||
| Einheiten der Messung | mm | mm | mm | mm | mm | mm | |||||
| Macht | ~ 220 V±15%, 50-60 Hz | ||||||||||
| Temperatur | - 10~40°C | ||||||||||
| Luftfeuchtigkeit | <85 GHT | ||||||||||
|
Abmessungskopf Serielle E/A |
Standards:RS485-Optionen:RS232 / USB / Profibus | ||||||||||
| Voreinstellungen | Durchmesser, +Toll-, Toll-, Alarmanlage | ||||||||||
| Transparente Messung | Option | Option | Option | Option | Option | Option | |||||
| Steuerausgang | |||||||||||
| Serielle E/A | RS485 | ||||||||||
| Analoga Ausgabe | 16 Bit±10V Gleichspannungsausgang | ||||||||||
| Relais-Ausgang | 2 Volt frei (Status, höhere Toleranz, niedrigere Toleranz) | ||||||||||
2. Die Leistungsindikatoren
Messung: Laserscannen
Laser: Sichtbarer roter Halbleiterlaser
Laserausgangsleistung: < 2 mW
Betriebsspannung: ~ 220V plus/minus 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 Grad Celsius
Luftfeuchtigkeit: < 85% RH
Arbeitsmodus: kontinuierlich
Energieverbrauch: < 30 W
Abmessungen:

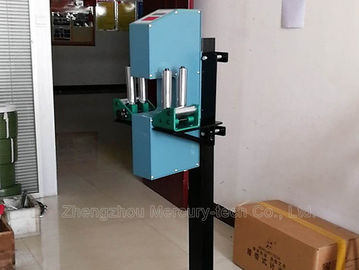

LDM25/LDM50 Messkopf: 461 mm (Länge) * 80 mm (Breite) * 200 mm (Höhe)
Größe der Stange: 350 mm * 200 mm * (700-1000) mm
Mittelhöhe der Messposition ist 900-1200 mm
Die Stehhöhe kann eingestellt werden.
3. Anzeigesteuerung
1) Es dient zur Fernanzeige und Steuerung.
2) Gilt für Gleichstrommotoren, VVVF-Motoren.
3) Der Steuergerät kann die Geschwindigkeit des Extruders oder des Traktors entsprechend der Durchmesser Toleranz steuern.
4) Kann gleichzeitig den Außendurchmesser messen.
Signalentfernung: mehr als 500 m
Ausgangsspannung: plus/minus 10V
Mit RS485 kann es mit PLC Industrie Steuerung Computer verbinden
KabeldrahtrohrDoppelachseDie Laser-Durchmesser-Messungseinheit ist ein hochgenaues Gerät, das den Laser-Scan verwendet, um die berührungslose Online-Messung durchzuführen.Es (d. h. X-Achse und Y-Achse) gleichzeitig den Durchmesser in zwei Richtungen messen.
Es ist anwendbar, um den Durchmesser von Metalldrähten, Glas, Rohren, Draht und Kabel usw. zu messen und zu steuern.Die Anzeigeeinheit kann gleichzeitig den Durchmesser-Mittelwert und die Rundheit von Draht und Rohr anzeigen.
1. Technische Parameter
| Modell | Messbereich | Entschließung | Genauigkeit |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |
