Produktdetails:
Zahlung und Versand AGB:
|
| Typ: | Messwerkzeug | Material: | Metall |
|---|---|---|---|
| Entschließung: | 0.001 mm | Vorlaufzeit: | innerhalb von 3 Tagen |
| Macht: | 220V, 50Hz oder auf Anfrage | Farbe: | Blau |
| Hervorheben: | elektronisches Durchmessermaß,Drahtdurchmessermaß |
||

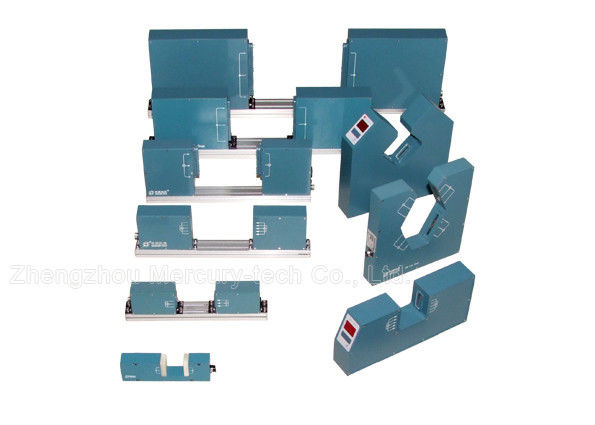

Laser-Messgerät für die Messung des Außendurchmessers.

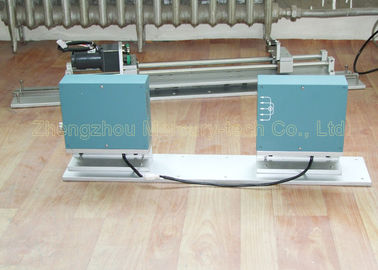

Ein Axis-Laser-Durchmessermessgerät ist die hochgenaue Erhebungsvorrichtung, die den Laserscan verwendet, um die On-Line-Messung berührungslos durchzuführen.
Hauptsächlich in einer Vielzahl von Drähten, Kabeln, Rohrproduktionslinien verwendet, um den Außendurchmesser zu messen und die Schraubgeschwindigkeit des Extruders oder die Zuggeschwindigkeit anzupassen, um den Zweck von OD zu steuern.Kann auch auf den Außendurchmesser des Werkstücks und Größenmessungen angewendet werden.
Technische Parameter für die Einsachsenlaserdurchmessung.
| Modell | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Messbereich | 0.2-20 mm | 0.2 bis 45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min Größe | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maximale Größe | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Genauigkeit | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Entschließung | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Abmessung | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92 x 29 x 9,5 cm | 121 x 36 x 8,5 cm | 45 x 50 x 8,5 cm(x2) | |||||
| Einheiten der Messung | mm | mm | mm | mm | mm | mm | |||||
| Macht | ~ 220 V±15%, 50-60 Hz | ||||||||||
| Temperatur | - 10~40°C | ||||||||||
| Luftfeuchtigkeit | <85 GHT | ||||||||||
|
Abmessungskopf Serielle E/A |
Standards:RS485-Optionen:RS232 / USB / Profibus | ||||||||||
| Voreinstellungen | Durchmesser, +Toll-, Toll-, Alarmanlage | ||||||||||
| Transparente Messung | Option | Option | Option | Option | Option | Option | |||||
| Steuerausgang | |||||||||||
| Serielle E/A | RS485 | ||||||||||
| Analoga Ausgabe | 16 Bit±10V Gleichspannungsausgang | ||||||||||
| Relais-Ausgang | 2 Volt frei (Status, höhere Toleranz, niedrigere Toleranz) | ||||||||||
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. Sie (d. h. X- und Y-Achse) messen gleichzeitig den Durchmesser in zwei Richtungen.
Anwendbar auf Metalldrähte, Glas, Rohre, Draht und Kabel usw. Der Durchmesser der Messung und Steuerung.Rohrdurchmesser, Rundheit.
Technische Parameter für den Laserdurchmessgerät mit zwei Achsen.
| Modell | Messbereich | Entschließung | Genauigkeit |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |
Hauptmerkmale
1 Berührungslose Laserdurchmessermessung, hohe Geschwindigkeit, hohe Genauigkeit und gute Wiederholgenauigkeit.
2 Echtzeit-Außendurchmesser- und Rundheitsanzeige, Verbesserung der Qualitätskontrolle und Produktionseffizienz, Verringerung der Materialverschwendung.
3 Verschiedene digitale und analoge Steuerungssignalfunktionen, um eine vollautomatisierte Produktion zu erreichen.
4 Verschiedene voreingestellte Funktionen,Nennwert, obere und untere Toleranz, Alarmsteuerung voreingestellt, einfach zu bedienen.
5 Standard-Datenanschluss bereit,kompatible Software für die Entwicklung von Datenanalysen.
Haupteigenschaften des Steuergeräts
1. Es wird für Fernbildschirm und Steuerung verwendet.
2Es kann die Geschwindigkeit von Gleichstrommotoren, VVVF-Motoren (Extruder oder Traktor) steuern.
3Es ist für den Laborgebrauch geeignet.
4Es wird alarmieren, wenn der Durchmesser die festgelegte Toleranz überschreitet.
5Mit RS485 kann es sich mit einem PLC-Computer verbinden.
6. Abmessungen: 100 mm × 100 mm × 120 mm (Modell:DDC-5)
Laserdurchmessermessgerät Leistung
Messung: Laserscannen
Laser: Sichtbarer roter Halbleiterlaser
Laserausgangsleistung: < 2 mW
Arbeitsmodus: kontinuierlich
Energieverbrauch: < 30 W
Elektronischer Parameter
Betriebsspannung: ~ 220V ± 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 °C
Luftfeuchtigkeit: < 85% RH
Die LDM-Serie ist die klassische Mercury-Tech-Produktreihe mit jahrzehntelanger technologischer Innovation und mehr als 1.000 Kunden, die diese Produkte verwenden, hochgenaue, zuverlässige Produkte.Derzeit ist es der Draht, Kabel, Rohrmessung die beste Wahl.
