Nicht Kontakt-Maß-Laser-Durchmesser-Messgerät für Drahtseil-Rohr

Berührungslose Laser-Durchmesser-Messlehre für Draht, Kabel und Rohre.

Die LDM-Serie ist die klassische Produktreihe von Mercury-Tech, mit jahrzehntelanger technologischer Innovation und über 1.000 Kunden, die diese Produkte nutzen, hohe Genauigkeit, zuverlässiges Produkt. Derzeit ist es die beste Wahl für die Messung von Drähten, Kabeln und Rohren.

Die Einachs-Laser-Durchmesser-Messlehre ist die hochpräzise Messvorrichtung, die den Laser-Scan zur berührungslosen Online-Messung verwendet.
Hauptsächlich verwendet in einer Vielzahl von Drähten, Kabeln, Rohrproduktionslinien, zur Messung des Außendurchmessers und zur Anpassung der Extruderschneckengeschwindigkeit oder der Zuggeschwindigkeit, um den OD-Zweck zu steuern. Kann auch auf den Außendurchmesser von Werkstücken und Größenmessungen angewendet werden.

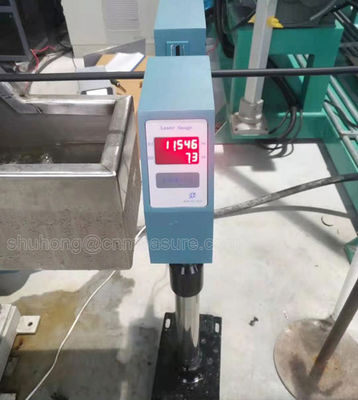

                                    Bild. Modell LDM-25 oder LDM-50


Technische Parameter für die Einachs-Laser-Durchmesser-Messlehre.

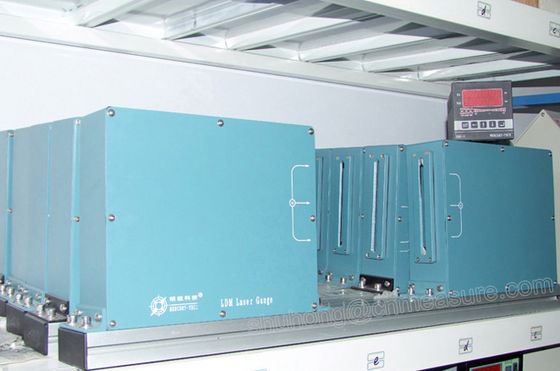

                                                          Bild. Modell LDM-100B


Die Zweiachs-Laser-Durchmesser-Messvorrichtung ist die hochpräzise Vorrichtung, die den Laser-Scan verwendet, um die berührungslose Online-Messung durchzuführen. Sie (d.h. X-Achse und Y-Achse) misst gleichzeitig den Durchmesser in zwei Richtungen.

Anwendbar für Metalldrähte, Glas, Rohre, Drähte und Kabel usw. Die Durchmesser-Messung und -Steuerung. Bidirektionale Messung, der Durchschnitt zeigt, dass gleichzeitig Draht-, Rohrdurchmesser und Rundheit angezeigt werden können.

Technische Parameter für die Zweiachs-Laser-Durchmesser-Messlehre.

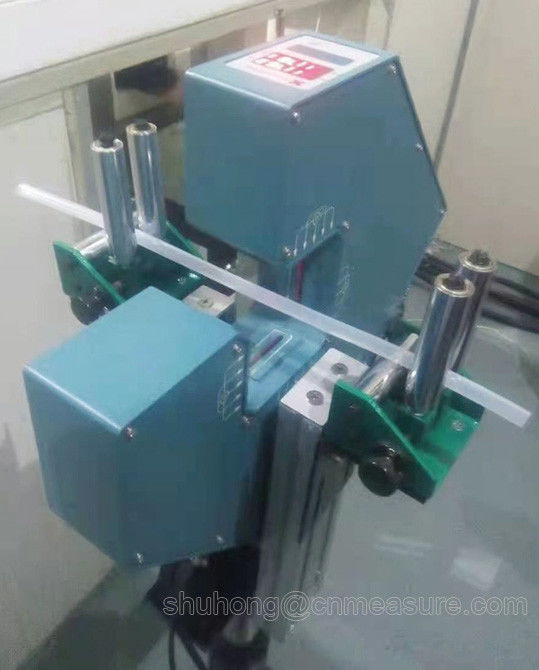

                             Bild. LDM-25XY oder LDM-50XY


Hauptmerkmale
① Berührungslose Laser-Durchmessermessung, hohe Geschwindigkeit, hohe Genauigkeit und gute Wiederholbarkeit.
② Echtzeit-Außendurchmesser- und Rundheitsanzeige, Verbesserung der Qualitätskontrolle und der Produktionseffizienz, Reduzierung des Materialausschusses.
③ Verschiedene digitale und analoge Steuersignalfunktionen, um eine vollautomatische Produktion zu erreichen.
④ Verschiedene Voreinstellungsfunktionen, Nennwert, obere und untere Toleranz, Alarmsollwerte, einfach zu bedienen.
⑤ Standard-Datenportanschluss bereit, kompatible Software für die Entwicklung von Datenanalysen.

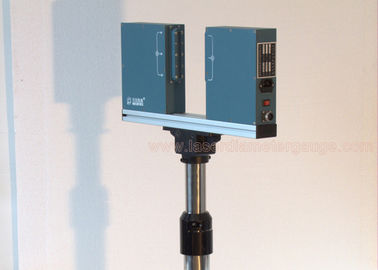

                                                Bild. Modell LDM-100XY


Hauptmerkmale der Steuerung
1. Es kann zur Fernanzeige und -steuerung verwendet werden.
2. Es kann die Geschwindigkeit von Gleichstrommotoren, VVVF-Motoren (Extruder oder Traktor) steuern.
3. Es ist für den Laboreinsatz geeignet.
4. Es alarmiert, wenn der Durchmesser die eingestellte Toleranz überschreitet.
5. Mit RS485 kann es an eine SPS-Industriesteuerungscomputer angeschlossen werden.
6. Abmessungen: 100 mm × 100 mm × 120 mm (Modell: DDC-5)

Laser-Durchmesser-Messlehre Leistung
Messung: Laser-Abtastung
Laser: Sichtbarer roter Halbleiterlaser
Laser-Ausgangsleistung: <2mW
Arbeitsmodus: kontinuierlich
Stromverbrauch: <30W
Elektrische Parameter
Betriebsspannung: ~ 220V ± 15% 50 - 60Hz
Betriebstemperatur: -10 ~ 40 °C
Feuchtigkeit: <85% RH

Die LDM-Serie ist die klassische Produktreihe von Mercury-Tech, mit jahrzehntelanger technologischer Innovation und über 1.000 Kunden, die diese Produkte nutzen, hohe Genauigkeit, zuverlässiges Produkt. Derzeit ist es die beste Wahl für die Messung von Drähten, Kabeln und Rohren.

                                          Bild. Modell LDM-60XY Messkopf
