Vorbildliche LDM-100XY Laser-Durchmesser-Messgerät-Leistungsaufnahme < 30W 220V plus/minus

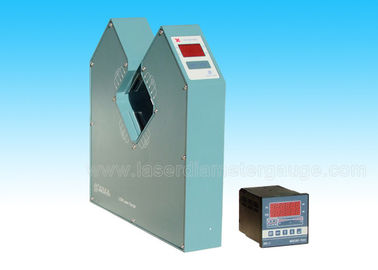

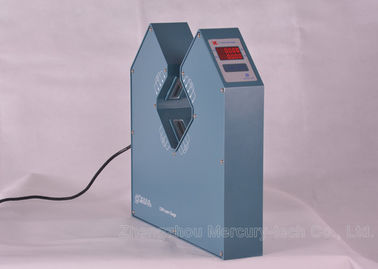

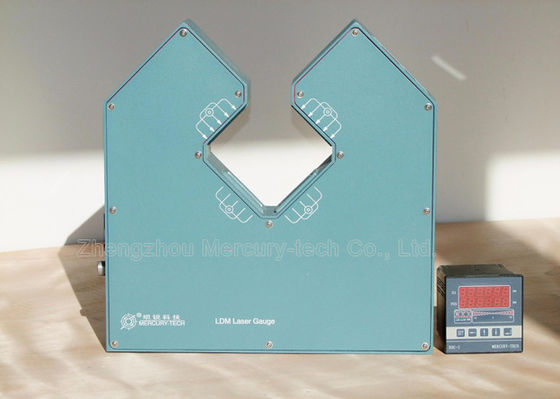

Modell LDM-100XY Dual-Achsen-Laser-Durchmesser-Messgerät, Außendurchmesserbereich 0,2 mm bis 95 mm.

Zweidimensionales Laser-Durchmesser-Messgerät, kann Online-Messung und -Steuerung durchführen. (Modell: LDM-25XY LDM-50XY LDM-60XY LDM-100XY). Professionelles Messgerät für den Außendurchmesser, Laser-Durchmesser-Messgerät für Draht, Kabel, Rohr.

Dual-Achsen-Laser-Durchmesser-Messgerät ist die hochpräzise Installation, die den Laser-Scan verwendet, um die berührungslose Online-Messung durchzuführen. Es (nämlich X-Achse und Y-Achse) misst gleichzeitig den Durchmesser in zwei Richtungen.
Anwendbar für Metalldrähte, Glas, Rohre, Drähte und Kabel usw. Der Durchmesser der Messung und Steuerung. Bidirektionale Messung, der Durchschnitt zeigt, dass gleichzeitig Draht, Rohrdurchmesser und Rundheit angezeigt werden können.

1. Technische Parameter

2. Hauptmerkmale
① berührungslose Laser-Durchmessermessung, hohe Geschwindigkeit, hohe Genauigkeit und gute Wiederholbarkeit.
② Echtzeit-Anzeige von Außendurchmesser und Rundheit, Verbesserung der Qualitätskontrolle und der Produktionseffizienz, Reduzierung des Materialausschusses.
③ Verschiedene digitale und analoge Steuersignalfunktionen, um eine vollautomatische Produktion zu erreichen.
④ Verschiedene Voreinstellungsfunktionen, Nennwert, obere und untere Toleranz, Alarmsignal-Voreinstellungen, einfach zu bedienen.
⑤ Standard-Datenport-Anschluss, kompatible Software für die Entwicklung von Datenanalysen.

3. Die Leistungsindikatoren
Messung: Laser-Scanning
Laser: Sichtbarer roter Halbleiterlaser
Laser-Ausgangsleistung:<2mW
Betriebsspannung: ~ 220 V plus/minus 15 % 50 - 60 Hz
Betriebstemperatur: -10 ~ 40 Grad Celsius
Feuchtigkeit:<85 % RH
Arbeitsmodus: kontinuierlich
Stromverbrauch:<30W

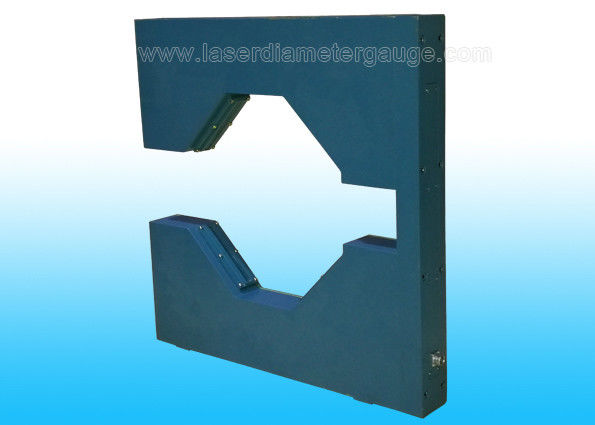

Abmessungen: LDM25XY/LDM50XY Messkopf: 420 mm * 400 mm * 85 mm
LDM60XY Messkopf: 380 mm * 380 mm * 60 mm
Ständer: 350 mm * 200 mm * (700-1000) mm
Höhe der zentralen Messposition: 900-1200 mm

4. Hauptmerkmale der Steuerung
1. Es wird zur Fernanzeige und -steuerung verwendet.
2. Es kann die Geschwindigkeit von Gleichstrommotoren, VVVF-Motoren (Extruder oder Traktor) steuern.
3. Es ist für den Laboreinsatz geeignet.
4. Es alarmiert, wenn der Durchmesser die eingestellte Toleranz überschreitet.
5. Mit RS485 kann es an eine SPS-Industriesteuerungscomputer angeschlossen werden.
6. Abmessungen: 100 mm×100 mm×120 mm (Modell: DDC-5)

Das Messgerät der LDM-Serie ist die klassische Produktserie von Mercury-Tech, mit jahrzehntelanger technologischer Innovation und über 1.000 Kunden, die diese Produkte verwenden, hohe Genauigkeit, zuverlässiges Produkt. Derzeit ist es die beste Wahl für die Messung von Drähten, Kabeln und Rohren.
